Воздухосборники
Воздухосборники (ресиверы воздушные)

Воздухосборник

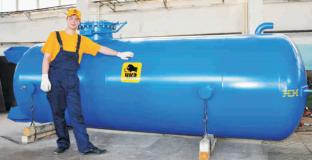

Воздухосборник представляет собой вертикальный или горизонтальный сварной цилиндрический сосуд с приварными эллиптическими днищами.

Предназначен для хранения сжатого воздуха.

Воздухосборник укомплектован манометром, предохранительным клапаном и ответными фланцами.

Объём: от 0,2 м3 до 80 м3*

Температура эксплуатации от -70 °С до +200 °С

Срок эксплуатации: до 40 лет

Согласно техническому заданию заказчика, кроме стандартных воздухосборников, возможна разработка и производство любых сосудов, работающих под давлением.

Данная продукция производится на оборудовании ведущих мировых компаний:

  • установка лазерной резки фирмы «BYSTRONIK»: обеспечивает высокую точность резки и минимальную деформацию металла;
  • вальцегибочный станок фирмы SAHINLER: диаметр обечайки для сваривания одним швом составляет до 5 (пяти) метров;
  • сварочное оборудование фирмы LINСOLN: толщина свариваемого шва до 25 мм.

Весь номенклатурный ряд воздухосборников сертифицирован и имеет разрешение на применение технических устройств на опасных производственных объектах.

Технические характеристики
Наименование Объем, м3 Давление, МПА Габаритные размеры Д*Ш*В, мм(Масса, кг)
 Ресиверы
 РВ-110-10  0,11  1,0 460х485х1070 (60)
РВ-250-10 0,25 1 620х580х1300 (100)
РВ-500-10 0,5 1,3 840х750х1970 (200)
РВ-900-10 0,9 1 900х940х2270 (310)
Воздухосборники
ВВ-0,9-0,8/1,0/1,6 0,9  0,8/1,0/1,6 1045х950х2160 (310)
ВВ-1-0,8/1,0/1,6  1,0  0,8/1,0/1,6 1045х950х2395 (385)
ВВ-1,6-0,9/1,1/1,6  1,6  0,9/1,1/1,6 1310х1310х2355 (670)
ВВ-2,0-0,8/1,0/1,6  2,0  0,8/1,0/1,6 1310х1310х2970 (780)
ВВ-2,7-0,8/1,0/1,6  2,7  0,8/1,0/1,6 1310х1310х3720 (930)
ВВ-3,2-0,8/1,0/1,6  3,2  0,8/1,0/1,6 1570х1525х3245 (1220)
ВВ-4,0-0,8/1,0/1,6  4,0  0,8/1,0/1,6 1570х1525х3905 (1420)
ВВ-5,0-0,8/1,0/1,6  5,0  0,8/1,0/1,6 1768х1735х3720 (1570)
ВВ-6,3-0,8/1,0/1,6  6,3  0,8/1,0/1,6 1765х1735х4630 (1846)
ВВ-8,0-0,8/1,0/1,6  8,0  0,8/1,0/1,6 1965х1930х4490 (2100)
ВВ-10,0-0,8/1,0/1,6  10,0  0,8/1,0/1,6 1965х1930х5490 (2480)
ВВ-12,5-0,8/1,0/1,6  12,5  0,8/1,0/1,6 2350х2330х4580 (3160)
ВВ-16,0-0,8/1,0/1,6  16,0  0,8/1,0/1,6 2350х2330х5575 (3750)
ВВ-20,0-0,8/1,0/1,6  20,0  0,8/1,0/1,6 2350х2330х6800 (4460)
ВВ-25,0-0,8/1,0/1,6  25,0  0,8/1,0/1,6 2520х2530х7090 (5030)
ВВ-32,0-0,8/1,0/1,6  32,0  0,8/1,0/1,6 2810х2900х7590 (7400)
ВВ-40,0-0,8/1,0/1,6  40,0  0,8/1,0/1,6 2810х2900х9775 (10000)
ВВ-50,0-0,8/1,0/1,6  50,0  0,8/1,0/1,6 2810х2900х11720 (13270)
ВВ-80,0-0,8/1,0/1,6  80,0  0,8/1,0/1,6 3550х3250х12800 (25500)
*- масса указана для воздухосборников с давлением 1,0 МПа По заказу возможно производство ресиверов и воздухосборников в климатическом исполнении У2 и УХЛ1. Возможно также изготовление ресиверов и воздухосборников в горизонтальном исполнении (типа РГ и ВГ).   Примечания:
  • У2 - эксплуатация изделия при температуре не ниже 400С, материал стали 09Г2С категория 12;
  • УХЛ1 - эксплуатация изделия при температуре не ниже 700С, материал стали 09Г2С категория 15;
  • РВ - ресивер вертикальный;
  • РГ - ресивер горизонтальный;
  • ВВ - воздухосборник вертикальный;
  • ВГ - воздухосборник горизонтальный.
