Осушители адсорбционного типа ОВА являются адсорбционными осушителями с попеременными фазами адсорбции и регенерации.

В обоих адсорберах попеременно происходит, соответственно, в одном адсорбере — осушение среды, а в другом — регенерация. Этот способ обеспечивает непрерывность процесса.

Среда, подлежащая осушению, должна пройти фильтр предварительной очистки на входе влажного воздуха в осушитель. Входной микрофильтр отделяет конденсат, аэрозоли масла и частицы грязи.

На выходе из адсорбера осушенная среда попадает на фильтр последующей очистки. Здесь мельчайшие частицы пыли и возможные примеси частиц осушающего агента отделяются в пылеулавливающем фильтре. Далее осушенная и очищенная среда выходит в рабочую сеть.

Основные рабочие параметры:

• Рабочее давление: 5 -16 бар
• Входная температура: +2 °C≤t≤ +45 °С
• Окружающая температура: +3 °C≤t≤ +45 °С
• Точка росы под давлением: ≤-40° С (-70 °С для ОВА-С)
• Потери на регенерацию: 14,5 % (20% для ОВА-С)
• Цикл переключения: 5-10 мин.
• Потери давления: ≤0,21 бар
• Адсорбент: оксид алюминия, силикагель либо молекулярное сито
• Входное содержание масел: ≤0,1мг/м3
• Электропитание: 220В/1ф/50Гц
• Предустановленные воздушные фильтры
• Используется высококачественный адсорбирующий материал ведущих мировых производителей.



Осушители серии ОВА являются адсорбционными осушителями с попеременными фазами адсорбции и регенерации.

В обоих адсорберах попеременно происходит, соответственно, в одном адсорбере — осушение среды, а в другом — регенерация. Этот способ обеспечивает непрерывность процесса.

Среда, подлежащая осушению, должна пройти фильтр предварительной очистки на входе влажного воздуха в осушитель. Входной микрофильтр отделяет конденсат, аэрозоли масла и частицы грязи.

На выходе из адсорбера осушенная среда попадает на фильтр последующей очистки. Здесь мельчайшие частицы пыли и возможные примеси частиц осушающего агента отделяются в пылеулавливающем фильтре. Далее осушенная и очищенная среда выходит в рабочую сеть.

Дополнительные опции:

• Специальные напряжения питания, 110В/1ф/60Гц
• Повышенная степень защиты IP65
• Датчик точки росы
• Трубопроводные линии и детали из нержавеющей стали

Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию (давление — 7 бар, t — 35°С), для вычисления пропускной способности адсорбционного осушителя следует применять указанные ниже поправочные коэффициенты.

Поправочный коэффициент для подбора адсорбционного осушителя с холодной регенерацией (т.р. -40°С)

Давление Температура, °С	4,0	5,0	6,0	7,0	8,0	9,0	10,0	11,0	12,0	13,0	14,0	15,0	16,0
25	0,63	0,75	0,88	1,0	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
30	0,63	0,75	0,88	1,0	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
35	0,63	0,75	0,88	1,0	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
40	0,61	0,73	0,85	0,97	1,1	1,21	1,34	1,46	1,58	1,7	1,82	1,94	2,07
45	0,55	0,65	0,77	0,87	0,98	1,09	1,2	1,31	1,42	1,52	1,64	1,74	1,85



Поправочный коэффициент для подбора адсорбционного осушителя с холодной регенерацией (т.р. -70°С)



Давление Температура, °С	4,0	5,0	6,0	7,0	8,0	9,0	10,0	11,0	12,0	13,0	14,0	15,0	16,0
25	0,63	0,75	0,88	1,0	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2,0	2,13
30	0,63	0,75	0,88	1,0	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2,0	2,13
35	0,63	0,75	0,88	1,0	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2,0	2,13
40	0,61	0,73	0,85	0,97	1,1	1,21	1,34	1,46	1,58	1,7	1,82	1,94	2,07
45	0,55	0,65	0,77	0,87	0,98	1,09	1,2	1,31	1,42	1,52	1,64	1,74	1,85
50	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,4	1,5	1,6	1,7
55	0,4	0,48	0,56	0,64	0,72	0,8	0,88	0,96	1,04	1,12	1,2	1,28	1,36



Технические характеристики адсорбционных осушителей с холодной регенерацией

Модель осушителя	Модель осушителя	Воздушный поток (н.у.)	Воздушный поток (н.у.)	Воздушный поток (н.у.)	ДхШхВ, мм	ДхШхВ, мм	ДхШхВ, мм	Присоединение	Масса, кг
-40°С	-70°С	м3/час	м3/мин	CFM	Длина	Ширина	Высота	Присоединение	Масса, кг
ОВА-0060	ОВА-0060С	60	1,0	35,3	730	405	1385	G1″	130
ОВА-0120	ОВА-0120С	120	2,0	70,6	730	405	1500	G1″	155
ОВА-0200	ОВА-0200С	200	3,3	117,7	730	405	1775	G1″	180
ОВА-0270	ОВА-0270С	270	4,5	159	900	515	1790	G1 / ½»	275
ОВА-0360	ОВА-0360С	360	6,0	211,8	900	515	1870	G1 / ½»	325
ОВА-0420	ОВА-0420С	420	7,0	247,2	900	515	2010	G1 / ½»	355
ОВА-0540	ОВА-0540С	540	9,0	317,8	1000	570	1990	G2″	425
ОВА-0660	ОВА-0660С	660	11,0	388,5	1000	570	2250	G2″	475
ОВА-0760	ОВА-0760С	760	12,7	447,3	1175	640	2060	G2″	555
ОВА-0870	ОВА-0870С	870	14,5	512	1175	640	2260	G2″	605
ОВА-1000	ОВА-1000С	1000	16,7	588,6	1470	765	2100	DN65	800
ОВА-1300	ОВА-1300С	1300	21,7	762,1	1470	765	2280	DN65	900
ОВА-1600	ОВА-1600С	1600	26,7	941,7	1700	870	2150	DN80	1020
ОВА-1850	ОВА-1850С	1850	30,7	1089	1700	870	2320	DN80	1140
ОВА-2250	ОВА-2250С	2250	37,5	1324,3	1700	870	2600	DN80	1340
ОВА-2700	ОВА-2700С	2700	45,0	1589,1	2060	1050	2250	DN100	1600
ОВА-3300	ОВА-3300С	3300	55,0	1942,3	2060	1050	2500	DN100	1820



Пример расшифровки: ОВА – 0060 С

• ОВА — Осушитель воздушный адсорбционный
• 0060 — Пропускная способность, м3/час
• С — Точка росы -70°С

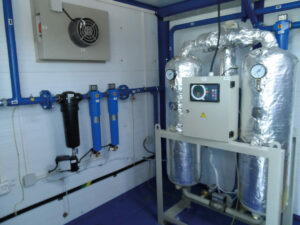

Осушители адсорбционного типа  регенерации серии ОВА-Т



Основные рабочие параметры:

• Рабочее давление: 5-16 бар
• Входная температура: +2 °C≤ t≤ +45 °С
• Окружающая температура: +3°C≤ t≤ +45 °С
• Точка росы под давлением: ≤ -40 °C (≤-70 °С для ОВА-ТС)
• Потери на регенерацию: 6% (10% для ОВА-ТС)
• Цикл переключения: 120 минут
• Потери давления: ≤ 0,21бар
• Адсорбент: оксид алюминия, силикагель либо молекулярное сито
• Входное содержание масел: ≤ 0,1мг/мЗ
• Электропитание: З80В/Зф/50ГЦ

Особенности:

• Адсорбция осуществляется благодаря избыточному давлению, процесс регенерации происходит по тепловому методу.
• Продолжительный цикл переключения.
• Регенерация высокой температурой электронагревателя. Цикл регенерации: нагрев + охлаждение продувкой.
• Используется нагретый сухой воздух как газ регенерации и охлаждения, потребление воздуха минимально.
• Простой процесс, низкая частота отказов, низкая инвестиционная стоимость.
• Простота обслуживания и работы.
• Автоматический режим работы, без постоянного присмотра.
• Предустановленные воздушные фильтры.
• Используется высококачественный адсорбирующий материал ведущих мировых производителей.

Опции:

• Специальные напряжения питания, 110В/1ф/60Гц
• Повышенная степень защиты IP65
• Датчик точки росы
• Трубопроводные линии и арматура из нержавеющей стали



Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию (давление — 7 бар, t — 35°С), для вычисления пропускной способности адсорбционного осушителя следует применять указанные ниже поправочные коэффициенты.

Поправочный коэффициент для подбора адсорбционного осушителя с горячей регенерацией (т.р. -40°С)

Температура, °С	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар
	4	5	6	7	8	9	10	11	12	13	14	15	16
25	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
30	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
35	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
40	0,61	0,73	0,85	0,97	1,1	1,21	1,34	1,46	1,58	1,7	1,82	1,94	2,07
45	0,55	0,65	0,77	0,87	0,98	1,09	1,2	1,31	1,42	1,52	1,64	1,74	1,85

Поправочный коэффициент для подбора адсорбционного осушителя с горячей регенерацией (т.р. -70°С)

Температура, °С	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар	Раб. давл. бар
	4	5	6	7	8	9	10	11	12	13	14	15	16
25	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
30	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
35	0,63	0,75	0,88	1	1,13	1,25	1,38	1,5	1,63	1,75	1,88	2	2,13
40	0,61	0,73	0,85	0,97	1,1	1,21	1,34	1,46	1,58	1,7	1,82	1,94	2,07
45	0,55	0,65	0,77	0,87	0,98	1,09	1,2	1,31	1,42	1,52	1,64	1,74	1,85
50	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5	1,6	1,7
55	0,4	0,48	0,56	0,64	0,72	0,8	0,88	0,96	1,04	1,12	1,2	1,28	1,36

Технические характеристики адсорбционных осушителей с горячей регенерацией

Модель -40	Модель -70	м³/мин	м³/час	CFM	кВт	Длина, мм	Ширина, мм	Высота, мм	Присоединение (BSP)	Вес*, кг
0230Т	0230ТС	3,8	230	134	1.5	1020	475	1755	G1″	254
0300Т	0300ТС	5	300	176	1.8	1020	475	1755	G1 / ½»	269
0360Т	0360ТС	6	360	211	2.1	1020	475	1955	G1 / ½»	296
0420Т	0420ТС	7	420	247	2.4	1020	475	2185	G1 / ½»	326
0480Т	0480ТС	8	480	283	2.4	1050	520	2000	G1 / ½»	359
0600Т	0600ТС	10	600	354	4.5	1230	605	1950	G2″	420
0720Т	0720ТС	12	720	425	4.5	1230	605	2130	G2″	544
0860Т	0860ТС	14	860	507	5.4	1570	720	1950	G2″	626
0960Т	0960ТС	16	960	566	7.5	1570	720	1980	G2″	772
1200Т	1200ТС	20	1200	708	9	1570	720	2140	DN65	940
1500Т	1500ТС	25	1500	885	10.8	1700	830	2130	DN80	1045
1800Т	1800ТС	30	1800	1062	15	1700	830	2380	DN80	1097
2100Т	2100ТС	35	2100	1239	18	1700	830	2630	DN100	1202
2580Т	2580ТС	43	2580	1522	22.5	2150	1060	2500	DN100	1465
3300Т	3300ТС	55	3300	1947	28.8	2030	1010	2650	DN100	1733

*Габариты и вес указаны без учета установки фильтров

Пример расшифровки: ОВА-0050 Т С

• ОВА — Осушитель воздушный адсорбционный
• 0050 — Пропускная способность, м3/час
• Т — Для регенерации используется тепловая энергия
• С — Точка росы -70°С



Специалисты TechService2006 помогут Вам подобрать Осушители адсорбционного типа ОВА в зависимости от Ваших потребностей. Для этого Вы можете позвонить по номеру +7 (775) 95-01-813 отправить запрос его на e-mail: techservice2006@mail.ru
